Offline e riservato
Il programma non effettua richieste di rete. I progetti restano sul computer dello studio e si scambiano come file.
Per studi di ingegneria e architettura
L'involucro edilizio,
progettato e verificato in un'unica analisi.
EnergyBase compone le stratigrafie secondo la UNI 8290, calcola trasmittanza, comportamento dinamico, condensa e ponte termico dei montanti insieme, mostra tutto in un render 3D e produce tavole A3 pronte per la consegna, anche in DXF per il CAD. Ogni risultato ha una fonte. Nessun dato è assunto in silenzio.
La demo parte da sola: scegli un passo per andare dove vuoi.
Metodi di riferimentoUNI 8290UNI EN ISO 6946UNI EN ISO 13788UNI EN ISO 13786UNI EN ISO 10211UNI EN ISO 128
Come funziona
Dal componente alla consegna, senza passaggi dispersi.
Un flusso lineare pensato per il lavoro dello studio: si parte dalla classificazione, si compone, si legge l'esito, si consegna.
Classifica
Scegli l'elemento tecnico UNI 8290: chiusura o partizione, verticale o orizzontale, opaca o trasparente. Lati e verifiche si adattano.
Componi
Aggiungi gli strati dalla libreria dei materiali, già filtrata per il componente, oppure parti da un sistema completo. Riordina trascinando; inserisci intercapedini, schermature e telai.
Verifica
Trasmittanza e condensa nella stessa analisi. L'esito mette in evidenza problemi, interferenze e interfacce con condensa.
Consegna
Relazione PDF, due tavole A3 in scala (sezione e pianta) con esportazione DXF, render 3D, dati in Excel riapribile.
Funzioni
Gli strumenti che servono, spiegati per quello che fanno.

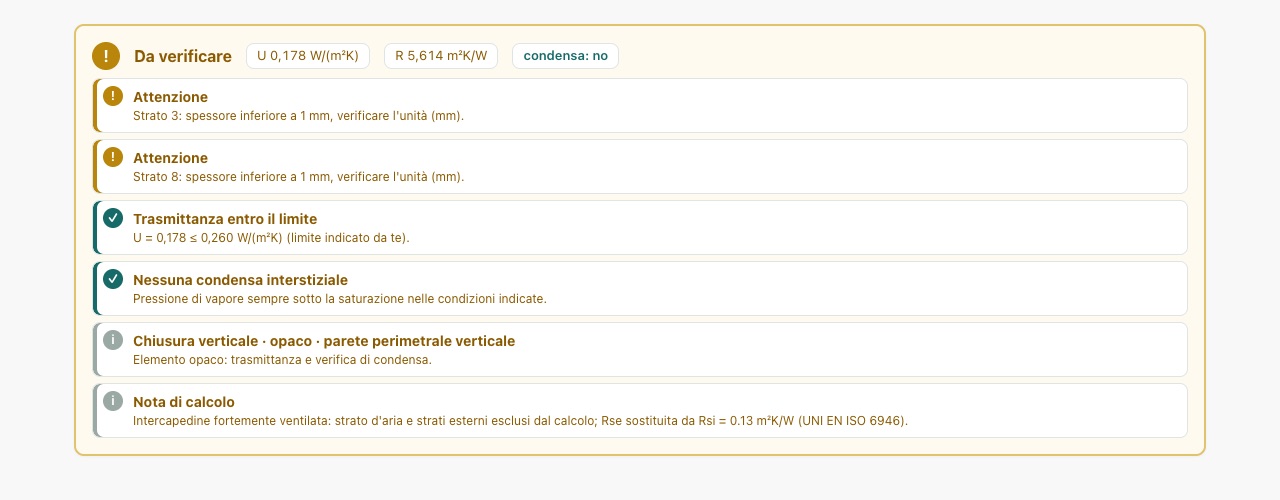

Un'unica analisi, un esito chiaro
Non servono più due strumenti separati. Per ogni stratigrafia EnergyBase calcola la trasmittanza e verifica la condensa con gli stessi dati, e riassume il risultato in un riquadro che dice subito se c'è un problema.
- Esito in evidenza: problemi, avvisi e verifiche superate, in ordine di gravità.
- Limite di trasmittanza indicato da te, con il confronto automatico.
- Interferenze: un materiale non adatto al componente è segnalato nello strato.

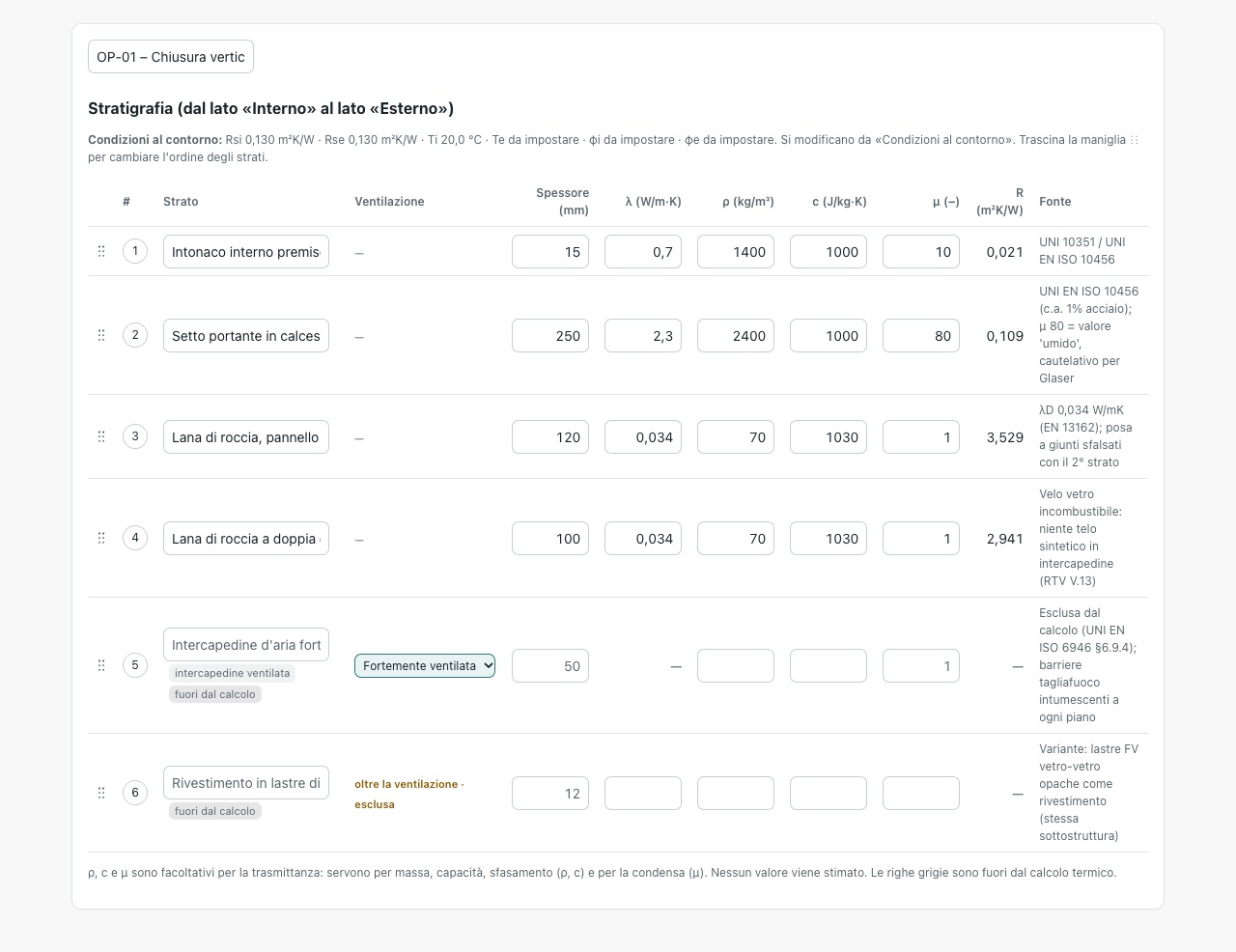

Stratigrafie che si leggono a colpo d'occhio
Una tabella ordinata, con l'ordine degli strati modificabile trascinando. Ogni riga dice se lo strato è dentro o fuori dal calcolo e in quale stato di ventilazione si trova.
- Trascini la maniglia per riordinare, oppure usi Su e Giù.
- Intercapedini, schermature e telai a secco come strati veri.
- Annulla e ripristina su ogni modifica.

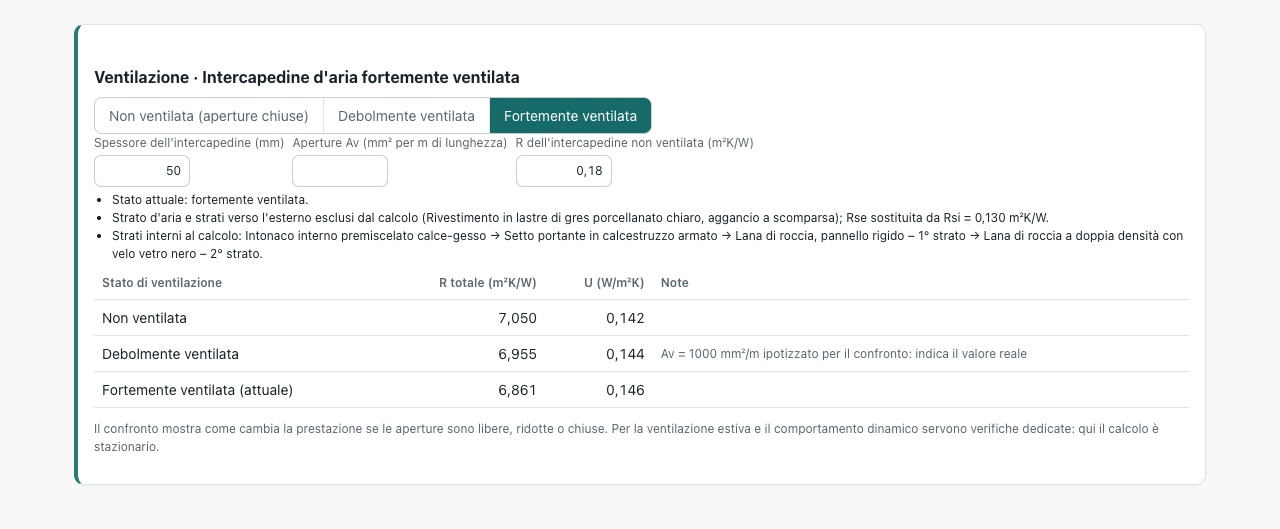

Facciate ventilate gestite sul serio
La ventilazione dello strato d'aria è una proprietà dello strato, con tre stati: non, debolmente o fortemente ventilata. EnergyBase applica la UNI EN ISO 6946 ed esclude dal calcolo gli strati oltre l'intercapedine, sostituendo la resistenza superficiale esterna.
- Confronto dei tre stati con R e U affiancati.
- Strati esclusi elencati per nome, con il motivo.
- Disegni e 3D mostrano il flusso d'aria nell'intercapedine; gli strati oltre la camera restano visibili ma fuori dal calcolo.

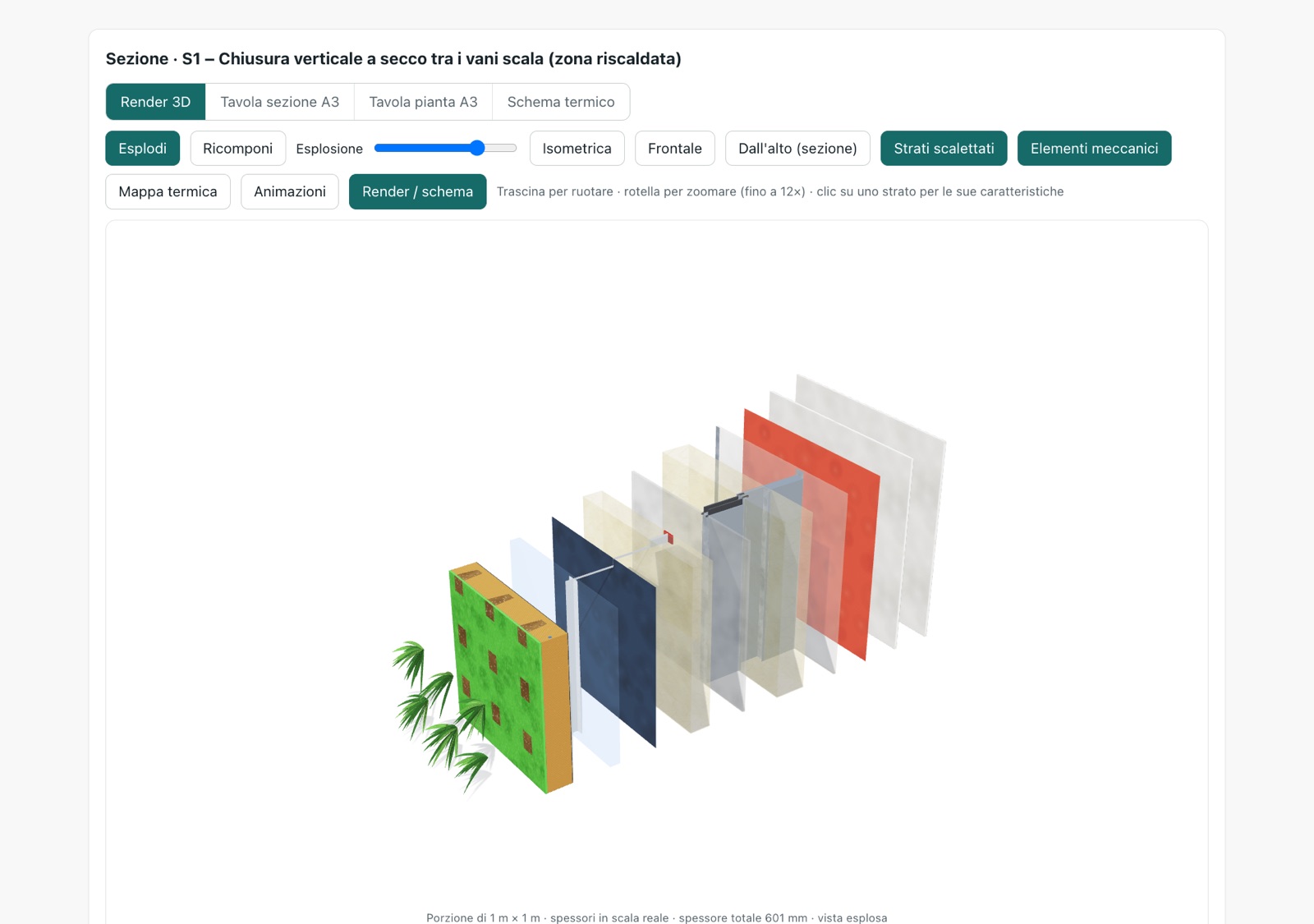

Un render 3D che si comporta come la fisica
Il render non è una figura: ogni strato è un volume in scala reale con il suo materiale, e quello che vedi segue i dati. Sfondo bianco, ombre morbide, e un clic su uno strato apre la scheda con le sue caratteristiche.
- Elementi meccanici: montanti, staffe, profili, ancoraggi e armature si vedono nella vista esplosa, si selezionano e hanno una scheda (materiale, λ, passo, massa).
- Vetri e camere di gas: vetro quasi trasparente con assorbimento e riflessione; nelle camere, molecole di argon, krypton o aria in moto termico, più lente quanto più pesante è il gas.
- Camere ventilate: il flusso d'aria sale lungo l'intercapedine. Animazioni e mappa termica si accendono e spengono: il pulsante attivo è evidenziato.

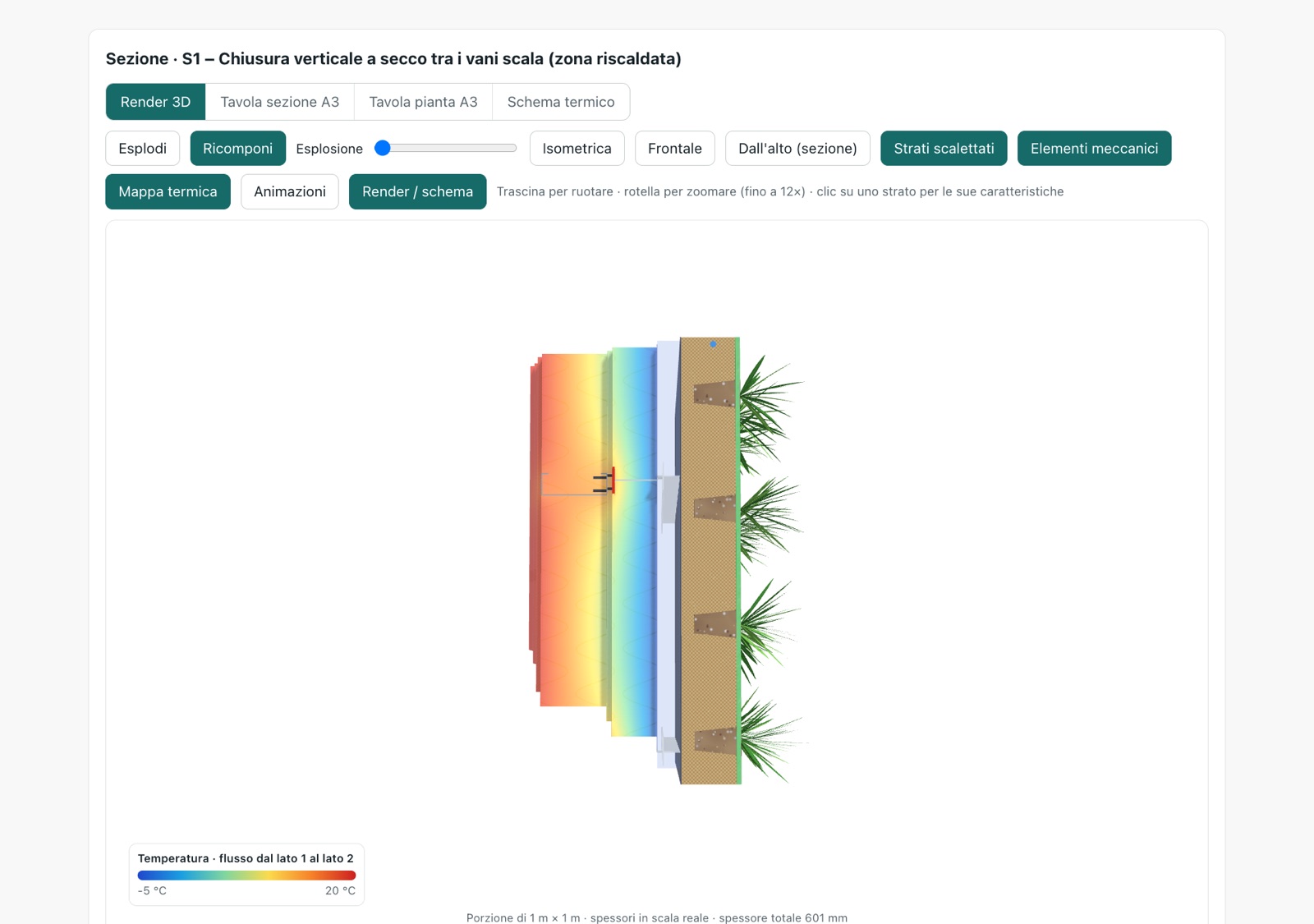

Mappa termica e ponte termico dei montanti
Dal lato caldo al lato freddo, i colori mostrano la temperatura di ogni faccia e il flusso di calore si muove nel verso giusto. Per i telai in acciaio il render usa un campo 2D calcolato (volumi finiti, UNI EN ISO 10211) sulla sezione con il profilo a C.
- Verificato: sul progetto Hydro16 il calcolo coincide con il foglio di calcolo di riferimento (U, R, massa, Yie, attenuazione, sfasamento); la U 2D è 0,177 contro 0,178 W/(m²K).
- Temperature reali se imposti Ti e Te, scala relativa altrimenti.
- Dall'alto: la vista in sezione orizzontale come nel disegno di progetto.

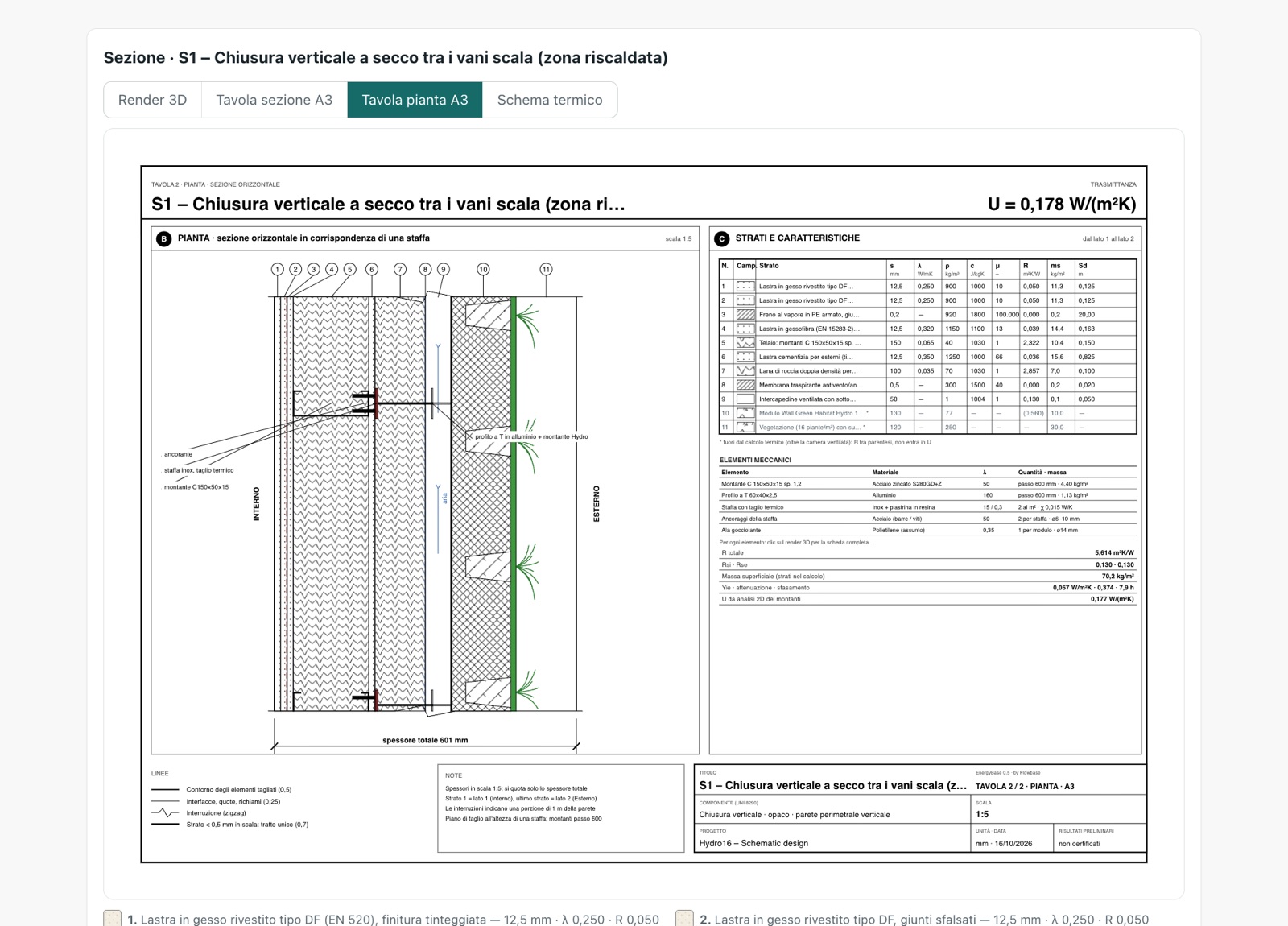

Due tavole A3, dalla stratigrafia al CAD
La sezione verticale e la pianta sono tavole A3 in millimetri con tipi di linea e campiture UNI EN ISO 128, cartiglio e scala 1:5. Si quota solo lo spessore totale: spessore, λ, ρ, c, μ, R, massa e Sd di ogni strato stanno nella tabella accanto al disegno, insieme agli elementi meccanici.
- Dettaglio costruttivo: montanti, staffe, profili a T, ancoraggi, armature, modulo e piante disegnati in scala.
- Esporta in DXF con livelli ordinati (taglio, campiture, quote, tabella): si apre in AutoCAD, BricsCAD o DraftSight e si salva come DWG.
- Anche SVG, PNG e PDF di relazione.

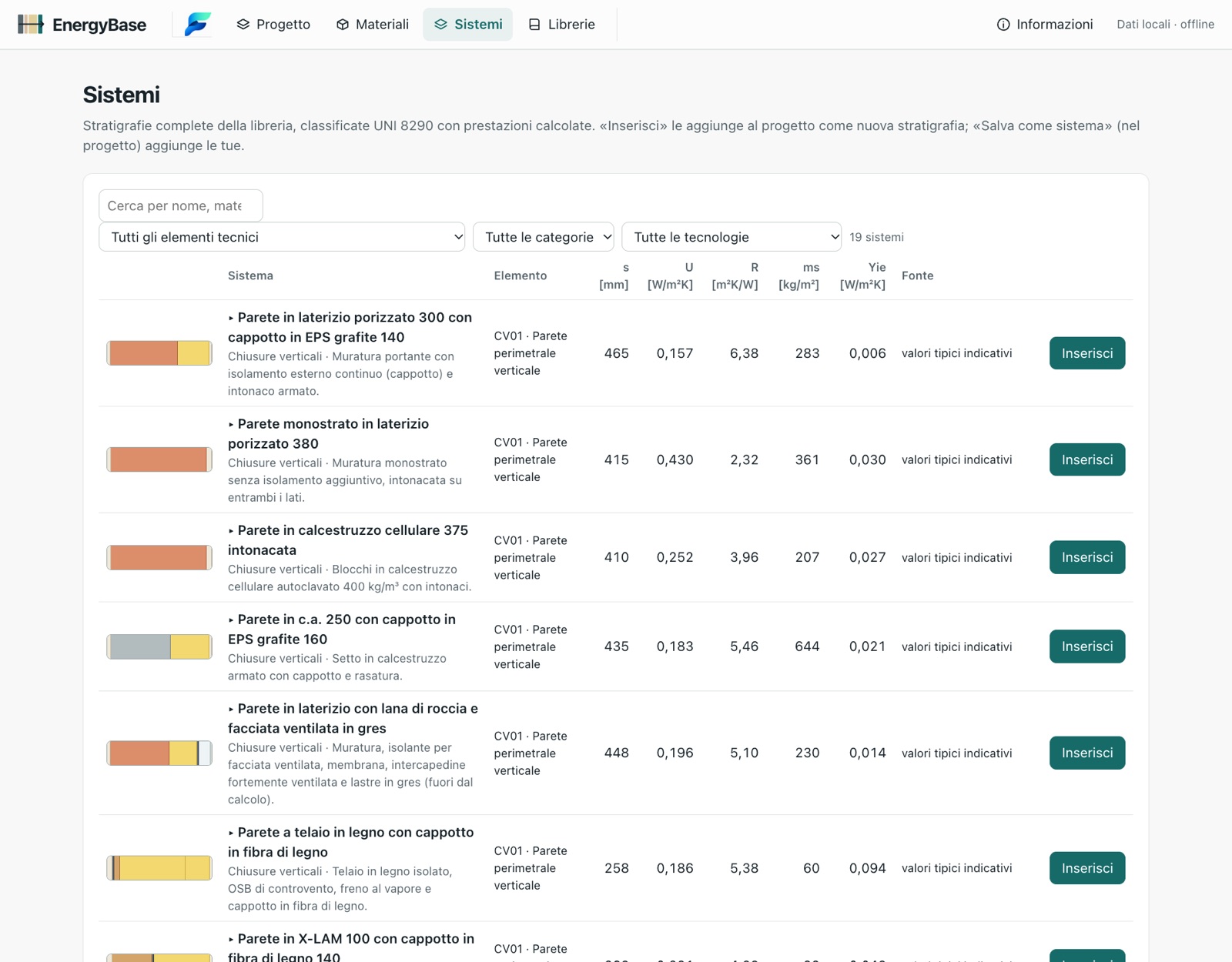

Sistemi: stratigrafie complete pronte all'uso
Accanto ai materiali la libreria contiene sistemi: pareti, coperture, solai, partizioni, serramenti e facciate verdi, già classificati UNI 8290 e con le prestazioni calcolate. Ne inserisci uno nel progetto come nuova stratigrafia e lo modifichi.
- 19 sistemi con U, R, massa e trasmittanza periodica visibili in elenco.
- I tuoi sistemi: salvi una stratigrafia come sistema personale ed esporti materiali e sistemi in un pacchetto da condividere offline.
- Hydro16 dallo schematic design, con montanti, staffe e vegetazione.

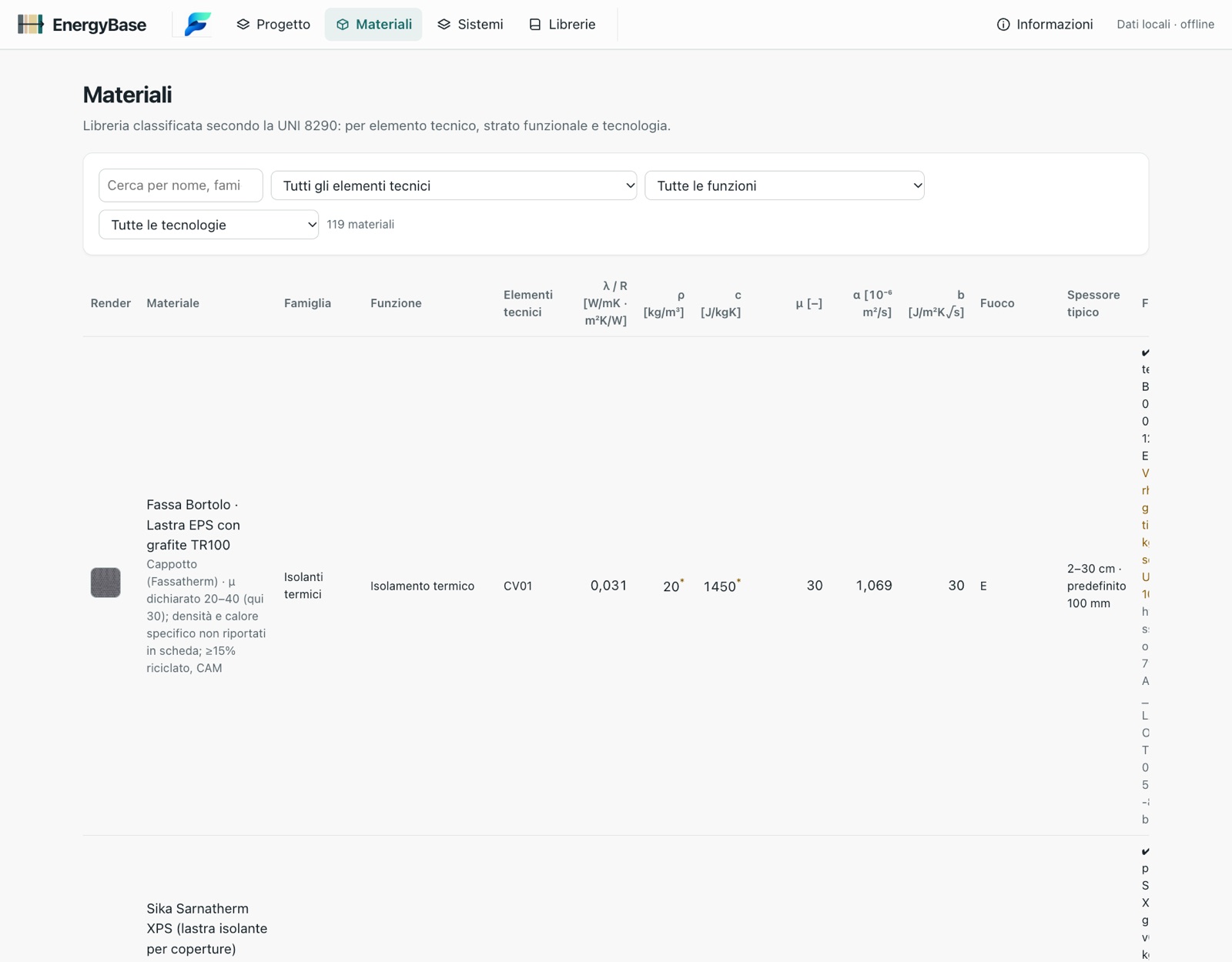

Materiali completi, con la fonte accanto al dato
119 materiali organizzati per elemento tecnico, strato funzionale e tecnologia. Ognuno ha λ o R, ρ, c, μ, spessore tipico, reazione al fuoco, un materiale per il render e una campitura per i disegni.
- Valori assunti segnalati: quando un dato non è in scheda è marcato con un asterisco e spiegato; non si nascondono mai.
- Filtri per funzione, tecnologia, famiglia e conducibilità; diffusività ed effusività calcolate.
- Pacchetti propri installabili offline, con materiali e sistemi, e controllo dell'integrità.

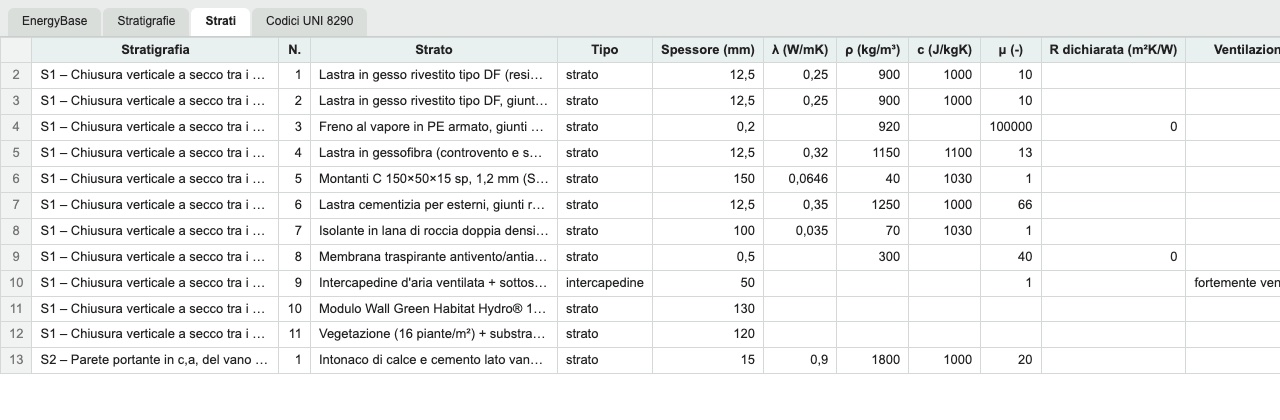

Excel in entrata e in uscita
Esporti il progetto in un file Excel con fogli ordinati: stratigrafie, strati, risultati e codici UNI 8290. Lo modifichi, lo riapri in EnergyBase e il modello si ricrea da solo. Anche i fogli di calcolo già in studio, con una stratigrafia per foglio, vengono riconosciuti.
- Riapribile: il file è anche l'archivio dei dati.
- Fogli esistenti: strati, spessori e λ letti dal foglio, con avvisi su ciò che manca.
- Trascini il file sulla finestra per aprirlo.
Affidabilità
Uno strumento serio dichiara anche ciò che non fa.
Per questo EnergyBase non nasconde ipotesi e limiti: sono scritti accanto a ogni risultato, nel PDF e nei disegni.
Cosa calcola
- Resistenza e trasmittanza stazionarie, anche con telai e intercapedini ventilate
- Massa, capacità termica, diffusività ed effusività degli strati
- Trasmittanza periodica, attenuazione e sfasamento (matrici di trasmissione)
- Condensa interstiziale con il diagramma di Glaser e rischio di condensa superficiale
- Ponte termico del profilo a C dei montanti con un campo 2D a volumi finiti (UNI EN ISO 10211)
Cosa non fa
- Non produce APE né relazione ai sensi della Legge 10
- Non è un calcolo validato dal CTI
- Non calcola i nodi e i ponti termici generici: oltre ai montanti in 2D, le staffe entrano come ponte puntuale con χ dichiarato
- Non stima i dati mancanti: se un valore non c'è, lo dice
Pensato per lo studio
Il lavoro resta dove deve stare.
Tracciabile
Ogni strato conserva nome, valore e fonte. Le varianti si confrontano fianco a fianco e si annullano passo per passo.
Chiaro da usare
Un'interfaccia essenziale, in italiano, con unità sempre esplicite e annullamento su ogni modifica.
Licenze e disponibilità
Prova EnergyBase nel tuo studio.
La versione 0.5 per macOS è in prova. L'accesso per gli studi è su richiesta: il programma è ancora in versione preliminare e vogliamo accompagnare chi lo adotta.
macOS in prova
Apple Silicon e Intel · macOS 11.3 o successivo · versione 0.5 preliminare.
- Modalità
- Applicazione desktop, uso locale e offline
- Dati
- Progetti in file, esportazione PDF · DXF · Excel · JSON · CSV
- Disponibilità
- Versione di prova per studi, su richiesta
Canale di richiesta in preparazione: il download pubblico si aprirà con le versioni firmate e verificate.
Windows in preparazione
Windows x64. Requisiti e data di rilascio saranno comunicati con la versione firmata.
In preparazioneDomande frequenti
EnergyBase sostituisce il calcolo per l'APE o la Legge 10?
No. È uno strumento per progettare e verificare l'involucro componente per componente. I risultati sono preliminari e non sostituiscono APE, relazione Legge 10 o un calcolo validato.
Come gestisce una facciata ventilata?
L'intercapedine è uno strato con tre stati di ventilazione. Se è fortemente ventilata, gli strati esterni sono esclusi dal calcolo e la resistenza superficiale esterna è sostituita secondo la UNI EN ISO 6946. Puoi confrontare i tre stati nella stessa scheda.
Posso usare i miei fogli di calcolo?
Sì. EnergyBase riconosce i fogli con una stratigrafia per foglio e le colonne di spessore, conducibilità, densità, calore specifico e μ, e segnala ciò che manca. I file Excel esportati da EnergyBase si riaprono senza perdita di dati.
Posso esportare le tavole in DWG?
Le tavole si esportano in DXF (formato R12, in millimetri, con livelli ordinati), che si apre in AutoCAD, BricsCAD, DraftSight e LibreCAD. Da lì si salva come DWG con «Salva con nome»: il DWG è un formato proprietario e non lo scriviamo direttamente.
Che cos'è Flowbase?
Flowbase è l'azienda che sviluppa EnergyBase: strumenti tecnici che semplificano i flussi di lavoro dell'ingegneria.
I dati dello studio escono dal computer?
No. Il programma non effettua richieste di rete: progetti e librerie restano locali.
I materiali della libreria sono certificati?
Sono dati con riferimento: schede tecniche dei produttori citate, oppure valori tipici indicativi dichiarati come tali. Per il progetto esecutivo vanno usate le schede del prodotto scelto.
